Οριζόντια συλλογή σταθμού απορριμμάτων

Επισκόπηση προϊόντος

Ο LYSZ15A Οριζόντια συλλογή σταθμού απορριμμάτων είναι ένας εξοπλισμός συμπίεσης και επεξεργασίας απορριμμάτων με προηγμένη τεχνολογία και διαδικασία που αναπτύχθηκε ανεξάρτητα από την εταιρεία μας σύμφωνα με την εγχώρια ζήτηση εξοπλισμού υγιεινής και τρόπου συλλογής και μεταφοράς απορριμμάτων.

Ο ενσωματωμένος συμπιεστής απορριμμάτων LYSZ15A χρησιμοποιεί τεχνολογία οριζόντιας συμπίεσης. Ο συμπιεστής και ο κάδος απορριμμάτων είναι ενσωματωμένοι και τα συλλεγμένα χαλαρά οικιακά απορρίμματα συμπιέζονται απευθείας στον κλειστό κάδο απορριμμάτων για να μειωθεί ο όγκος, να εκκενωθεί τα λύματα και το αέριο που περιέχονται στα σκουπίδια και στη συνέχεια να μεταφερθούν στο αποσπώμενο απορριμματοφόρο. Ο εξοπλισμός έχει τα χαρακτηριστικά της λιγότερης οσμής, της μη δευτερογενούς ρύπανσης, της μικρής περιοχής κατοχής, της ευέλικτης και ούτω καθεξής. Είναι ιδιαίτερα κατάλληλο για νέο σταθμό μεταφοράς και ανακατασκευή παλαιού σταθμού σε αστικές περιοχές όπου η απόκτηση γης είναι δύσκολη και η τοποθεσία είναι μικρή.

Εικόνα 1-5 Ο ενσωματωμένος συμπιεστής απορριμμάτων LYSZ15A και τα υποστηρικτικά του οχήματα

Πίνακας 1-1 Διαμόρφωση του ενσωματωμένου συμπιεστή απορριμμάτων LYSZ15A

Επισκόπηση λειτουργιών
LYSZ15A Η οριζόντια συλλογή σταθμών απορριμμάτων χρησιμοποιείται κυρίως για τη συλλογή σκουπιδιών σε rickshaw και μικρά μηχανοκίνητα οχήματα με πλάτος μικρότερο από 1,5 τόνους και λιγότερο από 1,8 μέτρα, όπως φαίνεται στο Σχήμα 2-1 και στο Σχήμα 2-2.

Εικόνα 2-1 Υλικά στο ρίκσαΣχήμα 2-2 Φόρτωση μεσαίων και μικρών μηχανοκίνητων οχημάτων

Πεδίο εφαρμογής
Χρησιμοποιείται κυρίως για τη συλλογή και μεταφορά οικιακών απορριμμάτων από αστικούς δρόμους, εμπορικές περιοχές, οικιστικά εργοστάσια, σχολεία και νοσοκομεία.

Κύρια χαρακτηριστικά δομής και απόδοσης

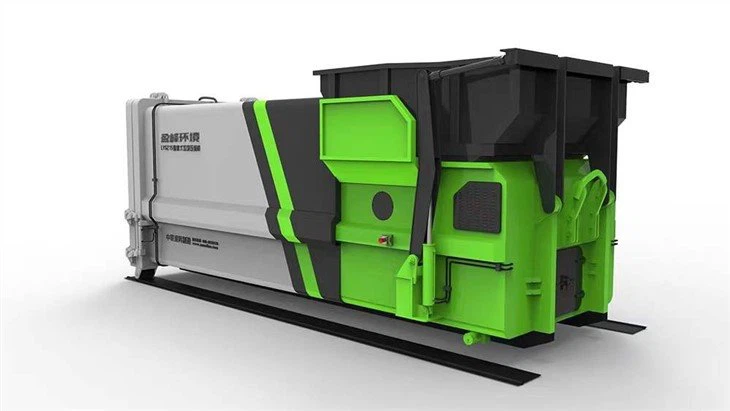

Εικόνα 4-1 Ενσωματωμένος συμπιεστής απορριμμάτων LYSZ15A

Ο ενσωματωμένος συμπιεστής απορριμμάτων LYSZ15A αποτελείται κυρίως από συγκρότημα κάδου συμπίεσης, διάταξη κουτιού απορριμμάτων, «συγκρότημα κεφαλής, πόρτα εκφόρτωσης, μηχανισμό τροφοδοσίας, μηχανισμό κλειδώματος, υδραυλικό σύστημα, ηλεκτρικό σύστημα κ.λπ. (Εικόνα 4-1):
Συγκρότημα κάδου συμπίεσης, συναρμολόγηση κουτιού απορριμμάτων είναι να εκτελέσει τη λειτουργία συμπίεσης των εξαρτημάτων, ο κάδος συμπίεσης είναι το κανάλι συμπίεσης σκουπιδιών, τα σκουπίδια είναι συμπιεσμένο δοχείο αποθήκευσης.

Το συγκρότημα κεφαλής πίεσης είναι ένας μηχανισμός πίεσης για την πίεση των σκουπιδιών από τον κάδο συμπίεσης στον κάδο απορριμμάτων, ο οποίος μπορεί να συνθλίψει και να συμπιέσει αποτελεσματικά τα σκουπίδια (Εικόνα 4-2).
Το συγκρότημα μπροστινής πόρτας είναι η πόρτα συντήρησης για το συγκρότημα κεφαλής πίεσης και τον κύλινδρο συμπίεσης, καθώς και η πόρτα καθαρισμού για τον τακτικό καθαρισμό των σκουπιδιών στην πίσω κοιλότητα της κεφαλής πίεσης.
Η πόρτα εκκένωσης είναι μια συσκευή για την απόρριψη σκουπιδιών.

Οι ενσωματωμένοι συμπιεστές απορριμμάτων LYSZ15A χρησιμοποιούν τρόπο συλλογής και μεταφοράς με ανατρεπόμενο κάδο. Ο μηχανισμός ανατροπής είναι η συσκευή τροφοδοσίας του συμπιεστή και είναι εγκατεστημένος στο μπροστινό μέρος του μπλοκ συμπιεστή (Εικόνα 4-3).

Το ηλεκτρικό σύστημα (Εικόνα 4-4) είναι το κέντρο ελέγχου του συμπιεστή. Όλες οι ενέργειες ελέγχονται από το πρόγραμμα PLC, το οποίο μπορεί να πραγματοποιήσει τις ακόλουθες κύριες λειτουργίες: (1) προστασία υδραυλικού συστήματος: όταν η θερμοκρασία λαδιού του υδραυλικού συστήματος είναι υψηλή, το σύστημα θα ξεκινήσει αυτόματα το σύστημα ψύξης. Όταν η θερμοκρασία λαδιού είναι πολύ χαμηλή, το σύστημα ξεκινά αυτόματα το σύστημα θέρμανσης υδραυλικού λαδιού, έως ότου η θερμοκρασία του λαδιού ανέλθει στην κατάλληλη θερμοκρασία (προαιρετικό). (2) μπορεί να πραγματοποιηθεί ο αυτόματος κύκλος συμπίεσης, όταν πατάτε το κουμπί του κύκλου συμπίεσης, η κεφαλή πίεσης μπορεί να μετακινηθεί αυτόματα εμπρός και πίσω στο θάλαμο συμπίεσης. (3) Μπορεί να πραγματοποιήσει αυτόματη διάγνωση σφαλμάτων, όταν ο συμπιεστής δεν μπορεί να λειτουργήσει κανονικά, μπορεί να κρίνει αυτόματα την αιτία του σφάλματος και να εμφανιστεί στην οθόνη. (4) Συναγερμός πίεσης: Όταν τα σκουπίδια στο κουτί απορριμμάτων πιέζονται στις καθορισμένες απαιτήσεις, αναλύοντας την τιμή πίεσης του υδραυλικού συστήματος, από την άποψη της ασφάλειας, του εξοπλισμού προστασίας και της απόδοσης, το σύστημα θα συναγερμό αυτόματα αυτή τη στιγμή.

Υδραυλικό σύστημα (Εικόνα 4-5) : ολόκληρο το υδραυλικό αντλιοστάσιο είναι εγκατεστημένο στο στήριγμα αντλίας τύπου συρταριού, συμπαγής δομή, εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος. Τα κύρια εξαρτήματα του συστήματος υιοθετούν γνωστές μάρκες στο εσωτερικό και στο εξωτερικό για να εξασφαλίσουν υψηλή αξιοπιστία και χαμηλό θόρυβο.

Βασικές τεχνικές παράμετροι του προϊόντος
Πίνακας 5-1 Τεχνικές προδιαγραφές του ενσωματωμένου συμπιεστή απορριμμάτων LYSZ15A

Κύρια Πλεονεκτήματα
1, Ανάλυση λειτουργικών χαρακτηριστικών
1.Η συσκευή κατά της ανάκαμψης τοποθετείται στον θάλαμο συμπίεσης, ο οποίος έχει τις λειτουργίες σύνθλιψης και αποτροπής ανάκαμψης σκουπιδιών (Εικόνα 6-1).

1.2,Με τη λειτουργία εναλλαγής ακολουθίας φάσεων τριφασικής τροφοδοσίας, είναι βολικό και γρήγορο να αλλάζετε τη φάση του κινητήρα χωρίς επανακαλωδίωση.

1.3, Με τη λειτουργία οθόνης LCD, μπορεί να εμφανίσει τη λειτουργία του εξοπλισμού στην οθόνη, συμπεριλαμβανομένων, ενδεικτικά,: δυναμική εμφάνιση ποσότητας σκουπιδιών, συμβουλές λανθασμένης λειτουργίας, κατάσταση λειτουργίας εξοπλισμού, εμφάνιση αποτελεσμάτων αυτοδιάγνωσης σφαλμάτων, λειτουργία προσαρμογής προγράμματος.

1.4,Με λειτουργία συναγερμού πλήρους πίεσης και ένδειξης.

1.5,Αυτόματη απαγωγή θερμότητας και λειτουργία θέρμανσης του υδραυλικού συστήματος (προαιρετικό).

1.6,Λειτουργίες διπλού ελέγχου καλωδίου και αφής (προαιρετικό ασύρματο τηλεχειριστήριο) (Εικόνα 6-2).

1.7, Με λειτουργία ελέγχου διακοπής έκτακτης ανάγκης.
1.8, Όταν η κεφαλή συμπίεσης βρίσκεται σε οποιαδήποτε θέση, μπορεί να επιστρέψει αναγκαστικά στο αρχικό κομμάτι εργασίας.
1.9, Με αυτόματο συναγερμό σφάλματος και λειτουργία αυτόματης διάγνωσης.
1.10, Η πίσω πόρτα του κιβωτίου εξοπλισμού υιοθετεί το υδραυλικό κλείδωμα. Τυπική διαμόρφωση: το άνοιγμα και το κλείδωμα της πίσω πόρτας του κιβωτίου εξοπλισμού μπορεί να ελεγχθεί άμεσα στην καμπίνα του αποσπώμενου απορριμματοφόρου, λαμβάνοντας δύναμη από το υδραυλικό σύστημα του εξολκέα. Προαιρετικά: Τροφοδοτείται από το ηλεκτρικό σύστημα ελέγχου του τρόλεϊ και κινείται από μια μικρή μονάδα ισχύος. Μπορεί να ελέγξει απευθείας το άνοιγμα και το κλείδωμα της πίσω πόρτας του κουτιού στην καμπίνα του αποσπώμενου απορριμματοφόρου

1.11,Η συσκευή διαθέτει λειτουργία εντοπισμού θέσης GPS, λειτουργία μετάδοσης δεδομένων, λειτουργία απομακρυσμένης διαχείρισης, λειτουργία έξυπνης υπηρεσίας (προαιρετικό).
2, Εισαγωγή στη σταθερότητα και την αξιοπιστία
2.1, Οι πλευρές και οι κάτω πλάκες του θαλάμου συμπίεσης LYSZ15A συγκολλούνται με πάχος χάλυβα υψηλής αντοχής μεγαλύτερο ή ίσο με 8 mm.
2.2, Οι πλευρές και οι κάτω πλάκες του συγκροτήματος κεφαλής LYSZ15A είναι συγκολλημένες από χάλυβα υψηλής αντοχής με πάχος μεγαλύτερο ή ίσο με 8 mm.
2.3, Ο κάδος σκουπιδιών στο σύνολό του είναι μια δομή μεγάλου τόξου, πάχος πλάκας μεγαλύτερο ή ίσο με 4 mm, υλικό: Q355B.
2.4, Όλες οι εκτεθειμένες επιφάνειες από σιδηρούχα μέταλλα επεξεργάζονται με προστασία σκουριάς και ο χάλυβας που βρίσκεται σε άμεση επαφή με τα σκουπίδια επεξεργάζεται με οξίνιση, φωσφοροποίηση και παθητικοποίηση.
2.5, Ο εξοπλισμός υιοθετεί τον έλεγχο PLC, μπορεί να ρυθμίσει αυτόματα την ώθηση του κυλίνδρου λαδιού σύμφωνα με το φορτίο συμπίεσης σκουπιδιών, έτσι ώστε τα σκουπίδια να κατανέμονται ομοιόμορφα και συμπαγή στο κουτί.
2.6, Βασικά εξαρτήματα του εξοπλισμού: υδραυλικό μπλοκ βαλβίδων, αντλία λαδιού, κινητήρας και ηλεκτρονικά εξαρτήματα ελέγχου υιοθετούν γνωστές μάρκες στο εσωτερικό και στο εξωτερικό. Τα βασικά ηλεκτρικά εξαρτήματα πληρούν τα πρότυπα ασφαλείας CE και υιοθετούν αδιάβροχο σχέδιο βύσματος (Εικόνα 6-4).


2.7, Όλοι οι περιστροφικοί άξονες μεντεσέδων είναι κατασκευασμένοι από ειδικά αυτολιπαινόμενα ρουλεμάν ή ρουλεμάν σύνδεσης και η επιφάνεια της ράβδου εμβόλου του κυλίνδρου είναι επικαλυμμένη με χρώμιο, το οποίο έχει ισχυρή αντοχή στη φθορά και αντοχή στη διάβρωση για να εξασφαλίσει τη διάρκεια ζωής του σε σκληρά περιβάλλοντα.
3, Εισαγωγή της εξοικονόμησης ενέργειας και της προστασίας του περιβάλλοντος
3.1,Μικρό εμβαδόν δαπέδου, χωρίς αστική κατασκευή ή μόνο απλή αστική κατασκευή, οικονομικό και πρακτικό, ευέλικτο, κατάλληλο για τη συλλογή και μεταφορά κάθε είδους οικιακών απορριμμάτων.
3.2, Κουτί κουμπιών ελέγχου καλωδίων χειρός, βελτιώνει αποτελεσματικά το περιβάλλον εργασίας των χειριστών.
3.3, Κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας μηχανισμός κλειδώματος εκφόρτωσης και δομή σφράγισης, για να διασφαλιστεί ότι η διαδικασία συμπίεσης και η διαδικασία μεταφοράς απορριμμάτων, δεν υπάρχει διαρροή λυμάτων.
3.4, Ο ενσωματωμένος συμπιεστής απορριμμάτων LYSZ15A κινείται από μία μόνο αντλία όταν το σύστημα χρειάζεται υψηλή πίεση ή μια διπλή αντλία όταν το σύστημα χρειάζεται υψηλή ταχύτητα, η οποία είναι αποδοτική και εξοικονομεί ενέργεια με χαμηλή απόδοση θερμότητας.
4, Χαρακτηριστικά και πλεονεκτήματα προϊόντος
4.1, Καλή περιβαλλοντική απόδοση, χωρίς έκθεση, φαινόμενο διασποράς, στάζει κατά τη διαδικασία ελλιμενισμού και μεταφοράς σκουπιδιών.
4.2, LYSZ15A υδραυλικός αντλιοστάσιος συμπιεστή, η εταιρεία μας χρησιμοποιεί υψηλή απόδοση, εξοικονόμηση ενέργειας, αξιόπιστη απόδοση της διπλής αντλίας, εγχώρια και ξένα παρόμοια προϊόντα χρησιμοποιούν γενικά μία μονάδα κίνησης αντλίας.
4.3, Μηχανισμός κλειδώματος πόρτας εκφόρτωσης συμπιεστή, εγχώρια και ξένα παρόμοια προϊόντα γενικά υιοθετούν τη συμπίεση της λωρίδας στεγανοποίησης δεν μπορεί να ρυθμιστεί η λειτουργία κλειδώματος, η εταιρεία μας χρησιμοποιεί ρυθμιζόμενο μηχανισμό κλειδώματος διάκενου σχεδιασμού ακριβή έλεγχο της συμπίεσης της λωρίδας στεγανοποίησης. Καλή σφράγιση (Εικόνα 6-5). Η συσκευή εκτόνωσης πίεσης κατά της αποσύνδεσης πόρτας εκφόρτωσης υιοθετεί μια δομή διπλής υδραυλικής κλειδαριάς για να αποτρέψει αποτελεσματικά το φαινόμενο αποσύνδεσης που προκαλείται από τη δύναμη αντίδρασης της λωρίδας στεγανοποίησης (Εικόνα 6-6).
4.4, Οι συμπιεστές LYSZ15A παρέχονται με έξοδο λυμάτων σε κάθε πλευρά για την αποστράγγιση των λυμάτων από τους συμπιεστές (Εικόνα 6-7).

Σχήμα 6-5 Σχηματικό διάγραμμα μηχανισμού ασφάλισης Σχήμα 6-6 Σχηματικό διάγραμμα υδραυλικής κλειδαριάς συσκευής κλειδαριάς πίσω πόρτας Σχήμα 6-7 σχηματικό διάγραμμα διάταξης εκκένωσης λυμάτων

Εισάγεται η διαδικασία λειτουργίας
1,LYSZ15A ενσωματωμένος συμπιεστής απορριμμάτων (Εικόνα 7-1).


1.1, Αφού οι κάτοικοι της πόλης ζουν συλλογή σκουπιδιών με ανθρώπινο σκούτερ, τρίκυκλο ή μικρό ανατρεπόμενο φορτηγό στον συμπιεστή, τα σκουπίδια στον μηχανισμό τροφοδοσίας του συμπιεστή του κάδου απορριμμάτων και το λειτουργικό ίδρυμα θα μεταφέρει σκουπίδια στον θάλαμο συμπίεσης του συμπιεστή απορριμμάτων, κουμπί λειτουργίας κύκλου συμπίεσης για να χύσετε στον θάλαμο συμπίεσης τα σκουπίδια συμπιέζονται, επαναλάβετε τη διαδικασία μέχρι την πλήρη αναφορά στην αστυνομία, Η επάνω χοάνη καλύπτεται πάνω από τον κάδο συμπίεσης και βρίσκεται σε κατάσταση μεταφοράς.
1.2, Συσκευασία μπείτε στο λεωφορείο
Το απορριμματοφόρο εκφόρτωσης του βαγονιού χύνεται στο μπροστινό μέρος του συμπιεστή, έτσι ώστε το άγκιστρο του βραχίονα έλξης να ευθυγραμμίζεται με το άγκιστρο του συμπιεστή και το απορριμματοφόρο εκφόρτωσης του βαγονιού λειτουργεί για να τραβήξει τον συμπιεστή και να κλειδώσει ο συμπιεστής.
1.3, Διαμετακόμιση σκουπιδιών
Θέστε σε λειτουργία το αφαιρούμενο απορριμματοφόρα μεταφοράς για να μεταφέρετε τον γεμάτο με σκουπίδια συμπιεστή από το σταθμό απορριμμάτων και στον χώρο υγειονομικής ταφής ή σε άλλο χώρο απόρριψης απορριμμάτων.
1.4, Εκφόρτωση σκουπιδιών (Εικόνα 7-3)
Μετά την άφιξη του φορτηγού μπούμας στον χώρο υγειονομικής ταφής ή σε άλλο χώρο απόρριψης απορριμμάτων, η διάταξη κλειδώματος της πόρτας εκφόρτωσης στον συμπιεστή χαλαρώνει μέσω του υδραυλικού συστήματος του βραχίονα και, στη συνέχεια, ο μηχανισμός ανύψωσης της μπούμας λειτουργεί για την ανύψωση του συμπιεστή μέχρι τα σκουπίδια στο κουτί αποφορτίζονται εντελώς.

Εικόνα 7-2 Εκφόρτωση σκουπιδιών Εικόνα 7-3 Εκφόρτωση κάδων απορριμμάτων

Εγκατάσταση εξοπλισμού και απαιτήσεις νερού και ηλεκτρισμού
Οι πελάτες μπορούν να προσδιορίσουν τη διαμόρφωση του εξοπλισμού και των οχημάτων του σταθμού απορριμμάτων με βάση την τοπική γεωγραφική θέση και την ικανότητα διάθεσης απορριμμάτων. Το παρακάτω σχήμα (Εικόνα 8-1) δείχνει την τυπική λύση ενός bit του ενσωματωμένου συμπιεστή απορριμμάτων LYSZ15A μόνο για αναφορά σας.

Απαιτήσεις ισχύος μίας θέσης: Ο πελάτης πρέπει να παρέχει τριφασικό, πεντασύρματο, εξωτερικό τροφοδοτικό 380V/10kW, εξοπλισμένο με τον αντίστοιχο διακόπτη προστασίας κυκλώματος με προστασία διαρροής (In < 30ma).="" η="" απόσταση="" μεταξύ="" του="" τροφοδοτικού="" και="" του="" συμπιεστή="" δεν="" πρέπει="" να="" είναι="" μεγαλύτερη="" από="" 10="">

Απαιτήσεις πηγής νερού: συμβατικό νερό, ο ελάχιστος σωλήνας εισαγωγής είναι 1 ίντσα.
Απαιτήσεις κτιρίου: Το κτίριο LYSZ15A πρέπει να έχει ύψος ελεύθερου χώρου τουλάχιστον 6 μέτρα, μια πύλη πρέπει να έχει ύψος απόστασης τουλάχιστον 5,5 μέτρα και πλάτος πύλης τουλάχιστον 4 μέτρα.
Τα σχέδια και οι τεχνικές οδηγίες δείχνουν μόνο τις απαιτήσεις εγκατάστασης του εξοπλισμού. Ο σχεδιαστής μπορεί να σχεδιάσει τις εγκαταστάσεις όπως σαλόνια προσωπικού, τουαλέτες, πηγάδια αποχέτευσης και πηγάδια καθίζησης σύμφωνα με τις συνθήκες του περιβάλλοντος. Για να διευκολυνθεί η βυθοκόρηση, συνιστάται η τοποθέτηση της σηπτικής δεξαμενής σε εξωτερικό χώρο.

8-1 LYSZ15AΣχέδιο κατασκευής ενιαίου σταθμού
